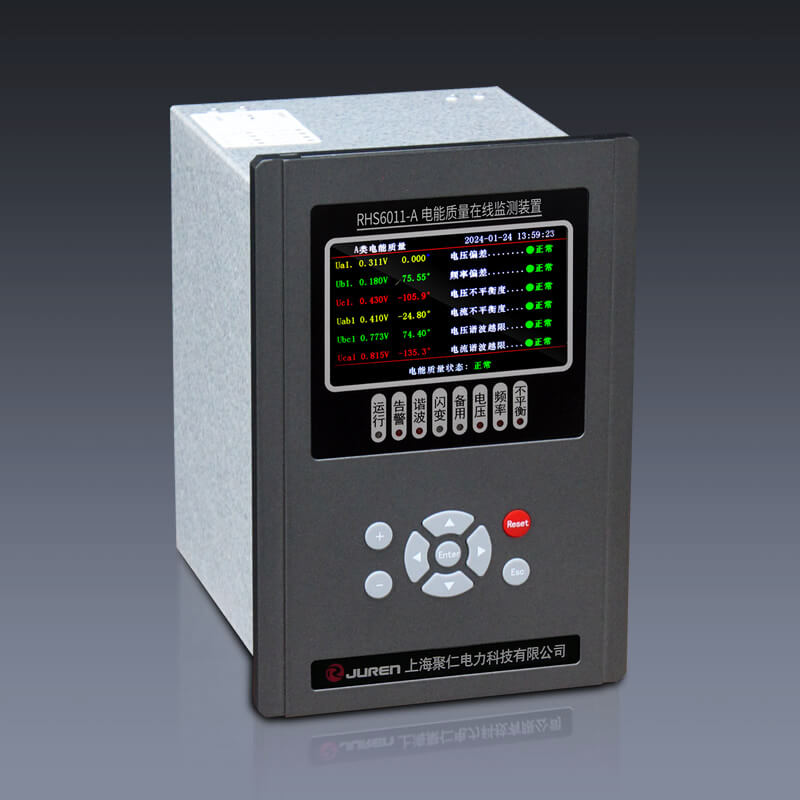

電能質量在線監測裝置

所屬類別：光伏二次設備

額定電源電壓

220V（AC），220V/110V（DC）

額定頻率

50Hz

電壓信號接入

互感器接入法或直接接入法

通訊協議

Modbus或IEC61850

通信接口

RS232和以太網

適用范圍

光伏電站

我要詢價留言

產品詳情
功能配置
技術參數
測量精度

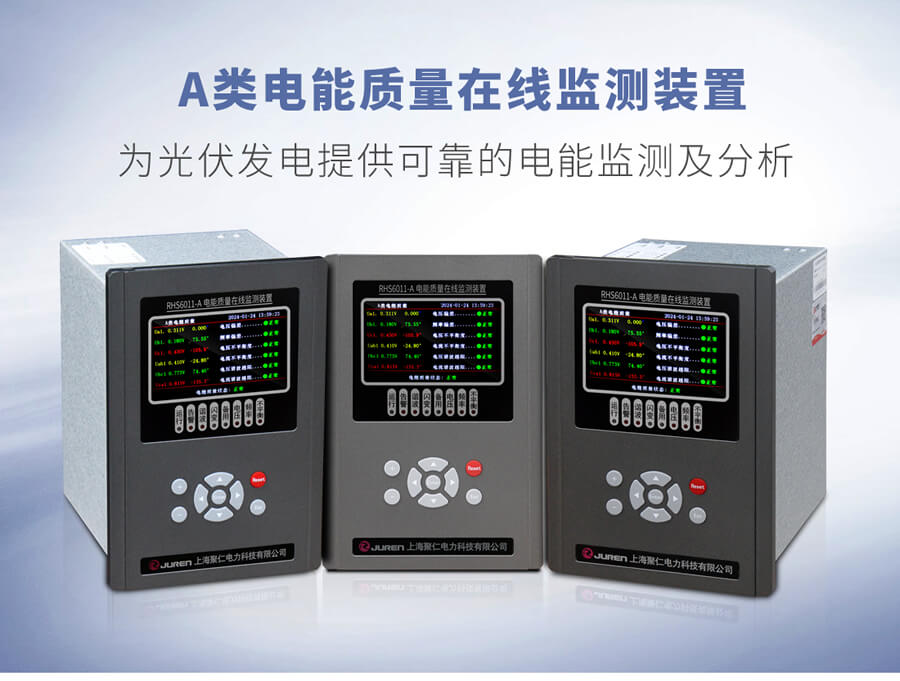

光伏電能質量在線監測裝置

32位DPS 高性能Cortex-A8+DSP雙核心處理器。

通訊方式 RS232或以太網（MODBUS規約或IEC61850）

遙信和遙控同時具有2路遙信輸入，2路遙控輸出。

精度高采用高精度A/DC（16位），每個周波1024個采樣點。

顯示直觀具有顯示電壓電流實時波形圖、相位矢量圖。

操作方便采用中文界面，簡潔的按鍵操作，用戶使用方便。

電能質量在線監測裝置概述

隨著電力負荷急劇加大，特別是電力電子轉流設備、電氣化鐵路、電弧爐等等沖擊性和非線性負荷容量的不斷增長，使得電力系統的電能質量日益惡化。使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題情況日趨嚴重。從而引起變壓器過熱、網損增加、計量儀表誤差、通訊干擾，不但使得供用電設備本身安全性降低，而且嚴重威脅著電力系統的安全和經濟運行。電能質量在線監測裝置集諧波分析、閃變測量、功率測量、不平衡測量與故障錄波、事件記錄等功能為一體，記錄穩態數據和暫態數據。快速采集、準確分析各種電力參數，對電能質量各項指標進行監測、評定。集成了豐富的通信接口，利用靈活的通信形式與后臺軟件，構成電能質量監測與管理系統。適用于變電站、風電場、光伏電站等大型廠礦企業的供電系統。

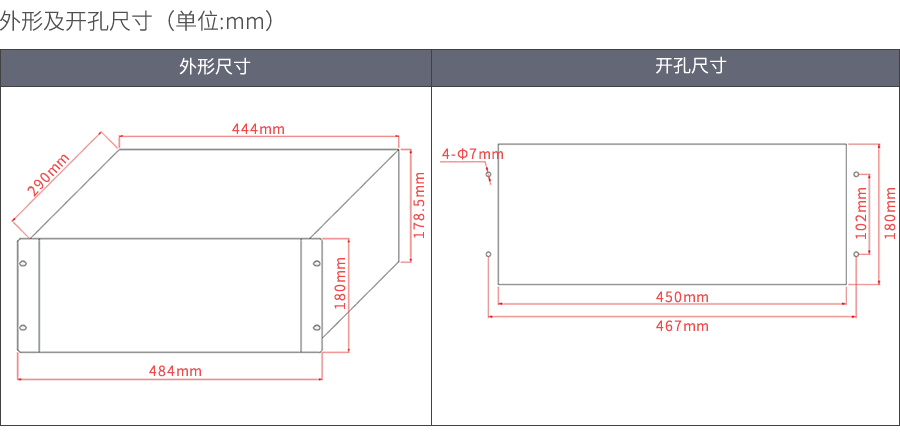

電能質量在線監測裝置外形及開孔尺寸

基本參數測量

電網頻率

三相電壓有效值

三相電流有效值

有功功率

無功功率

視在功率

功率因數

正序、負序、零序電流

正序、負序、零序電壓

電壓不平衡度

電流不平衡度

長時閃變（Pst）

短時閃變（Plt）

三相各次諧波電壓有效值

三相各次諧波電流有效值

三相各次諧波電壓含有率

電壓諧波畸變率

電流諧波畸變率

間諧波

告警功能

頻率越限

電壓有效值越限

電壓峰值越限

諧波越限

間諧波越限

閃變越限

三相不平衡度越限

電壓暫升

電壓暫降

電壓中斷

沖擊電流

瞬時過電壓

遙信遙控

2路遙信輸入

2路遙控輸出

支持遙控選擇、執行

額定電源電壓
交流電源電壓	220V，允許-50%/+20％的偏差；50Hz±0.5Hz；諧波畸變率不大于20%
直流電源電壓	220V/110V，允許±20％的偏差，紋波系數不大于15%
額定頻率
頻率	50Hz
額定電壓信號
互感器接入法	57.7V和100V
直接接入法	220V和380V
過壓能力	1.4倍額定電壓連續工作，4倍額定電壓允許1S
額定電流互感器接入法
范圍	額定電流1A或5A
過載能力	1.5倍額定電流連續，10倍額定電流持續1s
功率消耗
交流電流回路	每相消耗的視在功率不大于0.75VA/回路
交流電壓回路	額定電壓時，每相消耗的視在功率應不大于 0.5VA/回路

基本參數測量精度
被測量	監測終端級別	測量類型	測量條件	最大誤差
電壓有效值	A	電壓	<1.4UN	±0.1%
電流有效值	A	電流	<1.5IN	±0.1%
頻率偏差	A	頻率	40Hz<f<65Hz	±0.001Hz
三相不平衡電壓	A	電壓		±0.15%
三相不平衡電流	A	電流		±1%
電壓波動	A	電壓		±5%
閃變	A	電壓		5%
諧波和間諧波	A	電壓	Um≥1%UN*	±5%Um
	A	電壓	Um<1%UN	±0.05%UN
	A	電流	Im≥3%IN	±5%Im
	A	電流	Im<3%IN	±0.15%IN
功率	A	有功		±0.5%
	A	無功		±0.5%
	A	視在		±0.5%
	A	功率因素		±1.0%
高頻諧波	A			±5%
沖擊電流	A	電流		讀數的±0.5%
沖擊電流	A	時間		0.5周波
電壓暫降及電壓暫升和短時中斷
被測量	監測終端級別	測量類型	測量條件	最大誤差
電壓幅值	A	電壓		±0.2%UN
電壓幅值	B	電壓		±1.0%UN
持續時間	A	電壓		±1周波
	B	電壓	使用1/2個周波的移動窗口	±1周波
	B	電壓	使用1個周波的移動窗口	±2周波
